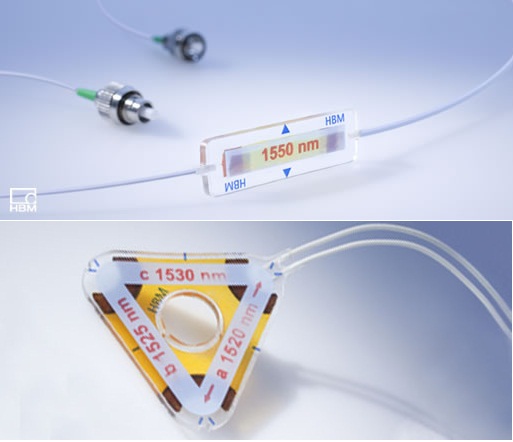

HBM 光學應變計采用不超過 4-9 微米直徑的布拉格光柵的 玻璃纖維 制造，一般來說，人的頭發直徑為60-80微米，纖維芯被直徑大約125 微米的純玻璃覆蓋層所包圍。

HBM 專利光學應變計采用成熟的技術,而且非常容易使用. 和使用傳統的應變計沒有任何不同. 你無須學習任何新技巧，焊接、保護和連接等。 專利設計 保護了光纖并使測試安裝更方便和快速。這樣你便可以從光學傳感器技術和廣泛的電學應變計中獲益。

光學效應用于應變測量是因?yàn)榉派潼c(diǎn)的距離和由于應變導致的波長的改變。

基于布拉格光柵的應變片有以下優勢：

• 對電磁場不敏感。

• 可以用于可能爆炸的環境。

• 高震動負載情況下，材料（玻璃）不會產生故障。

• 可以測量更大的應變，一般電阻應變片的最大應變?yōu)閿?shù)百微應變，而光學應變片的可測量的最大應變?yōu)?000微應變。

• 更少的連接線，因此會對測試物體產生更少的干擾。

• 互連需要大量的傳感器，不同的布拉格波長可以集成在一個光纖中。

以前, 測試物體布拉格光柵的光纖的安裝是通過粘合光柵的任何一邊，光柵必須施加預應變以測量負應變，這意味著負應變方向的測量會受到限制，因?yàn)槠渚�確地反應方向和預應變值。因?yàn)楣鈻盼挥诠饫w內部，預應變和安裝產生的應變可能造成光纖不必要的損害。

這就是來自HBM 光纖應變計的優勢, 因?yàn)槠鋷в胁祭�格光柵的光纖對稱嵌入到復合材料中。采用這種專利技術，正反向的應變都可以被感應。

HBM 成熟可靠的光纖傳感器技術, 更容易操作.

在處理光學或傳統（電子）應變計沒有任何差別。您不必學習新的技能：粘接，覆蓋，連接等，都是相同的。專利技術使提供更高的光纖保護，安裝更快速和方便. 你可以從光纖技術和廣泛的電子應變計附件中獲益。

Best of both worlds

HBM's 測量技術可以保證采用電學和光學應變計均可以進行同步數據采集， HBM catman AP 軟件的EasyOptics 模塊，可以使你從不同類型的傳感器上獲取和分析數據。

溫度補償，獲得更精確的測量結果

光學傳感器,例如 K-OR 或 K-OL 是對溫度具有依賴性的。在溫度變化比較大的情況下進行應變測試或應變測量，溫度引起的應變和機械應變被同時測量。如果只對機械應力進行測量需要對溫度應變進行補償。采用 K-OTC, catman®AP 測量軟件可以對溫度應變進行補償。軟件使用方便，通過數學補償功能，可以非常簡單實現。

由于創新的特性, K-OTC 光學應變片非常適合 應變測試或應變測量，尤其是惡劣環境下的材料測試，例如，高壓環境。

應用領域:

• 應力測試/應力測量
• 航空航天
• 汽車工業
• 軌道交通
• 巖土工程

潛在應用:

• 斜坡監控
• 管道固定監控
• 管道施工監控 (隧道銜接等.)
• 靜態和動態負載測量

• 測量點安裝更快，更節省成本
• 對潮濕和有水的環境不敏感
• 對交變負載穩定性更強
• 更好地利用測試系統, 無需停機
• 大應變測量，最高達 7000μm/m.
