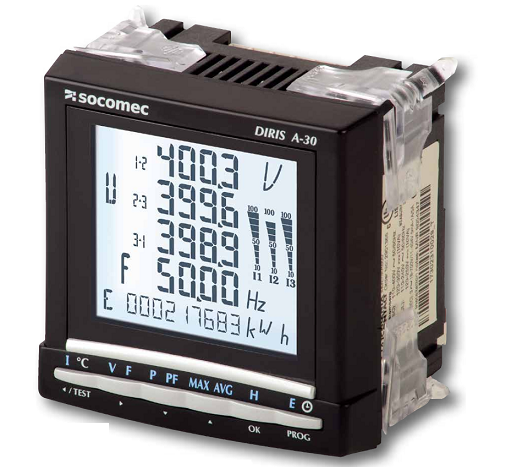

法國SOCOMEC溯高美 DIRIS A-30/A-41電表
多功能電力計量和監控設備 - PMD電能監測
DIRIS A-30, PN: 4825 0403
DIRIS A-41, PN: 4825 0404
DIRIS A-30 和 A-41是電力計量和監控設備，可以為用戶提供必需的所有測量來完成能源效率項目，以及保證對配電的監控。
所有這些信息都可以使用能源效率軟件包進行遠程使用和分析。
優勢
易操作
配有6個快捷鍵的大屏背光多顯示屏，使得DIRIS A-30方便使用
接線檢測
DIRIS A-30 隨附用于更正CT接線錯誤的功能
模塊化
DIRIS A-30 可以配備額外的模塊，在整個產品使用壽命期間為用戶提供靈活性。通訊模塊和額外的數字或模擬輸入/輸出可用于增加其功能范圍。
符合 IEC 61557-12
PMD（績效計量和監控設備）的參考標準IEC 61557-12，保證PMD在工業和三級應用的典型環境條件下的績效水平和令人滿意的績效。
標準電氣特性和電氣選件
多參數測量
• 電流
- 瞬時值: I1, I2, I3, In, Isystem
- 平均值/最大平均值: I1, I2, I3, In
• 電壓和頻率
- 瞬時值: V1, V2, V3, U12, U23, U31, F, Vsystem, Usystem
- 平均值/最大平均值: V1, V2, V3, U12, U23, U31, F
• 功率
- 瞬時值: 3P, ΣP, 3Q, ΣQ, 3S, ΣS
- 最大平均值: ΣP, ΣQ, ΣS
- 功率預測: (ΣP), (ΣQ), (ΣS)
• 功率因數
- 瞬時值: 3PF, ΣPF
- 平均值/最大平均值: ΣPF
• K系數
• 溫度
- 1個內部溫度
- 通過3個PT100探測器測量外部溫度
計量
• 有功電能: +/- kWh
• 無功電能: +/- kvarh
• 視在電能: kVAh
• 運行時間:
諧波分析
• 總諧波畸變率
- 電流: thd I1, thd I2, thd I3, thd In
- 相電壓: thd V1, thd V2, thd V3
- 線電壓: thd U12, thd U23, thd U31
• 單次諧波分析，最高63次
- 電流: HI1, HI2, HI3, HIn
- 相電壓: HV1, HV2, HV3,
- 線電壓: HU12, HU23, HU31
負荷曲線
• 有功和無功功率: ΣP+/- ; ΣQ+/-
• 電壓和頻率: V1, V2, V3, U12, U23, U31, F
事件
• 電氣參數越限報警
通訊
• RS485 (Modbus)
• 以太網（Modbus/TCP或Modbus RTU，在TCP上和Web服務器上）
• 帶RS485 Modbus RTU網關的以太網，在TCP上）
輸入/輸出
• 脈沖計數
• 檢查/控制設備
• 報警報告
• 脈沖報告
模擬輸出
• 模擬 0/4- 20 mA
|
