 HBM RY系列 3軸應變花 用于進行未知主方向狀態下應力分析

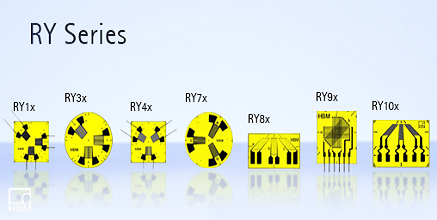

RY系列應變花，用于進行未知主應力方向進行雙軸應力應力分析， 應變花 RY… 帶有 3 個測量柵絲。彼此呈 0°/45°/90° 排列（型號 RY1, RY3, RY8, RY9, RY10）, 或 0°/60°/120°（型號 RY4, RY7）角度排列。

我們?yōu)槟�提供多種幾何形狀和尺寸的箔式應變片，每種應變片均適用于以下材料：

• 熱膨脹系數匹配編碼: 1   鐵素體鋼 (10.8 ppm/K; 6.0 ppm/°F);
• 熱膨脹系數匹配編碼: 3   鋁 (23 ppm/K; 12.8 ppm/°F);
• 熱膨脹系數匹配編碼: 5   奧氏體鋼 (16 ppm/K, 8.9 ppm/°F);
• 熱膨脹系數匹配編碼: 6   石英玻璃/復合材料 (0,5 ppm/K; 0.3 ppm/°F);
• 熱膨脹系數匹配編碼: 7   鈦和灰鑄鐵 (9 ppm/K; 5.0 ppm/°F);

應變花的 3 個測量柵絲采用a, b 和c 進行標識，響應產生 3個應變 εa, εb 和 εc。呈 0°/45°/90° 排列的應變花的主應力技術公式如下:

呈 0°/60°/120° 排列的為:

以下確定主應力方向。首先計算輔助角ψ的正切。 0°/45°/90° 應變花公式如下：

0°/60°/120° 應變花公式如下:

注意: 直角三角形的正切值為對邊 (分子 N) 和相鄰邊 (分母 D) 的比:

在最終計算以上提及的商數前，確定 分子 (N) 和分母 (D) 是非常重要的。只有這樣，才能確定是哪個象限的角度 ψ 。首先，從正切值確定中間角度 ψ:

角度 ϕ 計算使用以下等式:

在此，角 ϕ 是相對柵絲 a的參考軸的數學正向（逆時針方向. 柵絲a 的軸向構成角ϕ 的一個臂. 而另一個臂就代表主應力方向。 這是主應力σ1 (和主應變 σ1的方向相同)的方。角的頂點就是兩個柵絲軸的交匯點。 第二個主應力方向 (σ2 的方向) 是角 ϕ +90°。
