HBM XY系列應變片 T型應變花 帶有兩個測量柵絲
XY T型應變花帶有兩個彼此呈 90°排列的測量柵絲。典型應用為進行已知主應力方向的雙軸應力狀態分析。
型號包括 XY1, XY3, XY7, XY9, XY10 提供具有不同的幾何尺寸，具有不同的溫度范圍，額定電阻為120 和 350 ohms。
測量柵絲為 康銅，基底材料為聚酰亞胺。
關于采用 T 型應變花的測試信息請參考我們的手冊 "采用惠斯通電橋" 和 "采用應變片進行測量的介紹" .
LY4 應變片可以預制引線!
這樣解決方案有很多優勢: 首先無需在測量點上焊接，電纜長度可以從 0.5 m 到 10 m, 可按需求配有 RJ11 插頭。特氟龍電纜可以防止安裝時被黏住，對您來說非常方便。
我們?yōu)槟峁┒喾N幾何形狀和尺寸的箔式應變片，每種應變片均適用于以下材料：
-
熱膨脹系數匹配編碼: 1 鐵素體鋼 (10.8 ppm/K; 6.0 ppm/°F);
-
熱膨脹系數匹配編碼: 3 鋁 (23 ppm/K; 12.8 ppm/°F);
-
熱膨脹系數匹配編碼: 5 奧氏體鋼 (16 ppm/K, 8.9 ppm/°F);
-
熱膨脹系數匹配編碼: 6 石英玻璃/復合材料 (0,5 ppm/K; 0.3 ppm/°F);
-
熱膨脹系數匹配編碼: 7 鈦和灰鑄鐵 (9 ppm/K; 5.0 ppm/°F);

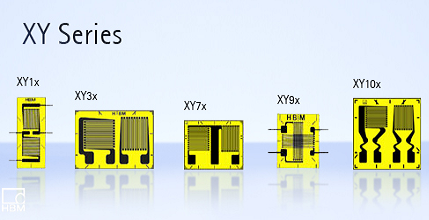

XY1 引線位于左右兩端的 T 型應變花
|
訂購號
|
額定電阻
|
尺寸 [mm/inch]
|
焊接端子
|
首選型號
|
|
測量柵絲
|
基底
|
|
Ω
|
a
|
b
|
c
|
d
|
|
1-XY1x-0.6/120
|
120
|
0.6
0.024
|
1.1
0.043
|
6
0.236
|
4
0.157
|
LS7
|
1
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY1x-1.5/120
|
120
|
1.5
0.059
|
1.5
0.059
|
9
0.354
|
5
0.197
|
LS5
|
1,3
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY1x-3/120
|
120
|
3
0.118
|
3.2
0.126
|
14.5
0.571
|
7.5
0.295
|
LS4
|
1,3
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY1x-6/120
|
120
|
6
0.236
|
6.5
0.256
|
23.5
0.925
|
11
0.433
|
LS5
|
1
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY1x-1.5/350
|
350
|
1.5
0.059
|
1.5
0.059
|
9
0.354
|
5
0.197
|
LS5
|
1
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY1x-3/350
|
350
|
3
0.118
|
3.1
0.122
|
14.4
0.567
|
7.3
0.287
|
LS4
|
1,3
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY1x-6/350
|
350
|
6
0.236
|
6.3
0.248
|
23.3
0.917
|
10.5
0.413
|
LS4
|
1
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
XY3 帶焊盤的標準 T 型應變花
|
訂購號
|
額定電阻
|
尺寸 [mm/inch]
|
焊接端子
（非強制）
|
首選型號
|
|
測量柵絲
|
基底
|
|
[Ω]
|
a
|
b
|
c
|
d
|
|
1-XY3x-0.6/120
|
120
|
0.6
0.024
|
1
0.039
|
7
0.276
|
6
0.236
|
LS7
|
1
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY3x-1.5/120
|
120
|
1.5
0.059
|
1.6
0.063
|
8
0.315
|
6.3
0.248
|
LS7
|
1, 3
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY3x-3/120
|
120
|
3
0.118
|
3.2
0.126
|
10.5
0.413
|
8
0.315
|
LS7
|
1
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY3x-6/120
|
120
|
6
0.236
|
6.3
0.248
|
17.5
0.689
|
12
0.472
|
LS4
|
1
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY3x-1.5/350
|
350
|
1.5
0.059
|
1.7
0.067
|
7.7
0.303
|
6.3
0.248
|
LS7
|
1, 3
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY3x-3/350
|
350
|
3
0.118
|
3.3
0.13
|
10.9
0.429
|
7.6
0.299
|
LS5
|
1, 3
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY3x-6/350
|
350
|
6
0.236
|
6.5
0.256
|
18
0.709
|
12
0.472
|
LS4
|
1, 3, 6
|
|
